消防應急疏散余壓監控系統專門用于對疏散通道的余壓進行實時監控，從而確保疏散通道的余壓在火災發生時能夠處于有效受控的狀態，既能阻止煙氣的擴散，又能使逃生者比較輕松打開防火門逃生，保護人員安全疏散。該系統由余壓監控器、余壓控制器、泄壓閥執行器和余壓探測器四部分構成。

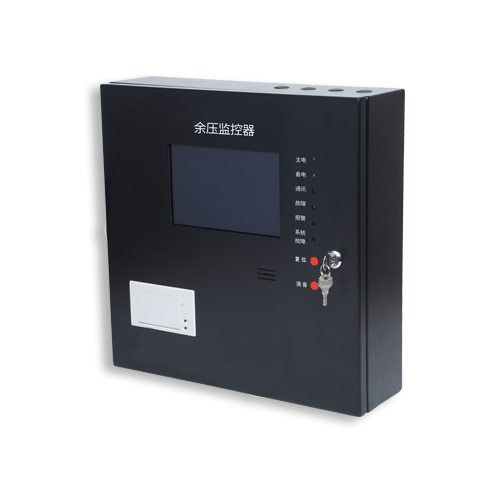

滿足國家標準GB51251-2017《建筑防煙排煙系統技術標準》
與余壓控制器、余壓探測器、泄壓閥執行器等配接，靈活構建大容量疏散通道余壓監控系統
可通過余壓控制器監控疏散通道余壓變化，適應現代建筑復雜多變的要求
極強的抗干擾能力，可以長距離供電
無極性供電，施工接線方便
最多可帶32個余壓控制器和120套余壓探測器

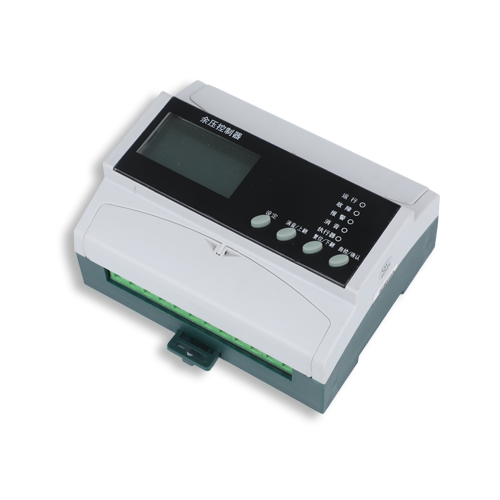

滿足國家標準GB51251-2017 《建筑防煙排煙系統技術標準》
現場就地取消防電源作為工作電源，可以靈活構建大容量余壓監控系統
可監控消防應急疏散余壓、控制泄壓閥，調節余壓在安全范圍內
安裝方式：導軌式安裝
通訊：一路RS485與監控主機連接，一路RS485與報警主機連接
與探測器之間使用二總線通訊，可連接120套余壓探測器
1.7寸128*64點陣LCD顯示器
報警記錄：1萬條
工作溫度：-20°C~60°C
存儲溫度：-30°C~80°C
輔助電源：AC220V
功耗：正常工作時間3W；泄壓閥聯動時10W
防護等級：IP30
輸出：兩路開關量輸出
滿足國家標準GB51251-2017《建筑防煙排煙系統技術標準》
采用高精度傳感器及數字化技術，可以檢驗正壓、負壓或壓差
反饋疏散通道余壓的壓力狀態和故障信息
采用86殼樣式，安裝方便快捷
測量壓力差值，量程-1000Pa~1000Pa
絕對壓力范圍300mBar-1200mBar
采用二總線方式供電和通訊，本地光報警
響應時間1S-50S
平均消耗電流500uA
工作溫度-20°C-70°C
Y7311為余壓探測器附件，與探測器配套使用

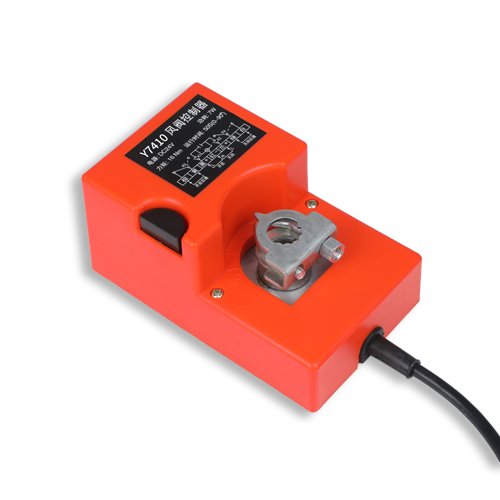

滿足國家標準GB51251《建筑防煙系統技術標準》及GB50016 《建筑設計防火規范》的功能要求
接收余壓控制器命令，控制旁通泄壓閥的開、閉角度
可選擇旋轉角度，萬能轉接頭，設置獨立的運行時間，具有手動控制按鈕
采用DC24V工作電壓確保系統穩定和人身安全
1. 系統總線采用NII--RVS-2x2.6mm2通訊及供電，沿樓梯間、前室樓板垂直敷設，1000米內并聯連接管理120套余壓探測器；
2. 系統的設置不應影響機械加壓送風系統的正常工作。
在設有機械加壓送風系統的場所，應設置余壓監控系統。
1. 每臺加壓送風機配電控制箱內應設置余壓控制器；
2. 防煙樓梯間及其前室應設置余壓探測器；
3. 消防電梯間前室或合用前室應設置余壓探測器；
4. 避難走道的前室、避難層(間)應設置余壓探測器。
1. 余壓控制器的設置
1.1余壓控制器的設置數量與機械加壓送風機的數量為一對一的關系；
1.2余壓控制器應設置在加壓送風機控制箱內，控制箱內預留一路220V電源作為余壓控制器的工作電源。
2. 余壓探測器的設置
2.1防煙樓梯間的前室或合用前室，應每層前室設一臺余壓探測器；
2.2應在樓梯間高度約為三分之一和三分之二處(層)各設置一臺余壓探測器；或宜在設有加壓送風口處(層)，設一臺余壓探測器；
2.3余壓探測器應設置在高壓區（樓梯間、前室區或疏散門側），距離0.2至0.5米壁掛安裝，采用底座直接固定在預埋86盒上。
